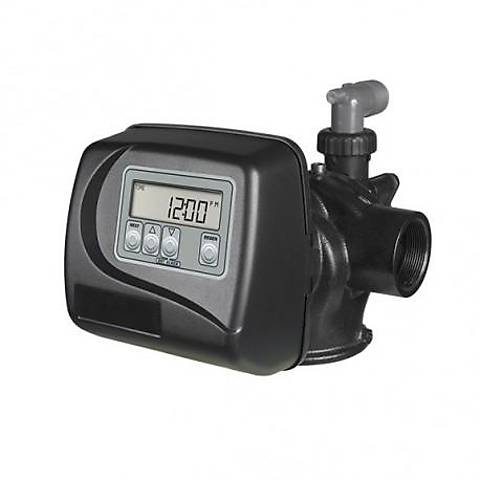

Clack WS2 EI Timer Filtre 6" QC – 2” Endüstriyel Üstten Bağlantılı Kontrol Vanası
Clack WS2 EI Timer Filtre 6" QC, yüksek debili filtrasyon uygulamalarında kararlı servis debisi, düşük basınç kaybı ve uzun ömürlü mekanik tasarım hedefleyen tesisler için geliştirilmiş 2" top-mount kontrol vanasıdır. Epoksi kaplamalı kurşunsuz pirinç gövdesi, DC tahrikli sürüş sistemi ve mikroişlemci kontrollü zamanlayıcı yapısı sayesinde; proses suyu, ticari bina girişleri, gıda-içecek ön arıtımı ve belediye ön filtrasyon hatlarında güvenilir performans sağlar. NSF/ANSI/CAN 61 ve NSF/ANSI/CAN 372 sertifikaları ile içme suyu ile temas uygulamalarında uygunluk sunar.
Öne Çıkan Avantajlar
- Yüksek hizmet debisi: 435 lpm (26,1 m³/sa – 115 gpm) @ 1 bar basınç kaybı
- Güçlü ters yıkama performansı: 303 lpm (18,2 m³/sa – 80 gpm) @ 1,7 bar basınç kaybı
- Hatasız hidrolik kontrol: Lineer piston hareketi ile tekrarlanabilir çevrim geçişleri
- Esnek tetikleme seçenekleri: Zaman bazlı, sayaç bazlı (anlık/gecikmeli), diferansiyel basınç ile rejenerasyon
- Enerji ve veri sürekliliği: Seviye VI 15 VDC güç kaynağı ve 8 saatlik lityum pil yedekleme
- Servis kolaylığı: Tek parça genişleyen sızdırmazlık/spacer stack tasarımı ile bakım süresini azaltır
Uygulama Alanları ve Sistem Uyumluluğu
WS2 EI Timer, multimedya filtre, aktif karbon filtre, demir-mangan filtre ve benzeri geri yıkamalı filtrasyon sistemlerinde çevrim yönetimini otomatikleştirir. 12"–36" filtre tank çap aralığına uyumu sayesinde hem kompakt hem de yüksek kapasiteli sistemlerde ölçeklenebilir bir çözüm sunar. 2" dişi BSPT veya NPT giriş/çıkış seçenekleri, sahadaki kolektör ve borulama standardınıza uygun entegrasyon sağlar.
Kontrol Mantığı ve Çevrim Yönetimi
Gelişmiş kontrol paneli, işletme parametrelerini sahada hızlı ayarlamayı destekler. Filtre uygulamalarında ters yıkama ve durulama süreleri ayarlanabilir; ekran üzerinden zaman, rejenerasyona kalan süre, anlık debi ve totalizer gibi veriler takip edilebilir. Bu sayede operatör; diferansiyel basınç artışı, kirlenme eğrisi veya işletme planına göre çevrimleri optimize ederek medya ömrünü ve filtrasyon stabilitesini artırabilir.
Teknik Veriler
| Clack WS2 EI Timer Filtre 6" QC Teknik Verileri | |
|---|---|
| Gövde malzemesi | Kurşunsuz pirinç, epoksi kaplı |
| Bağlantı tipi | 2" Dişi BSPT veya 2" Dişi NPT |
| Servis debisi | 435 lpm (26,1 m³/sa) @ 1 bar basınç kaybı |
| Ters yıkama debisi | 303 lpm (18,2 m³/sa) @ 1,7 bar basınç kaybı |
| Hidrolik katsayı (Cv) | Servis: 29,7; Geri yıkama: 16,0 |
| Çalışma basıncı | 1,4 – 8,6 bar (20 – 125 psi) |
| Çalışma sıcaklığı | 4 – 43 °C (40 – 110 °F) |
| Kontrol çevrimleri | 6 çevrime kadar (filtre/yumuşatıcı konfigürasyonu) |
| Drenaj bağlantısı | 1,5" Dişi NPT |
| Tank uyumluluğu | Filtre: 12" – 36" çap; Yumuşatıcı: 12" – 48" çap |
| Montaj tabanı | 4" – 8 UN; tank üstünden yükseklik: 216 mm |
| Dağıtıcı pilot | BSPT için 50 mm OD; NPT için 1,90" OD (1,5" NPS) |
| Güç girişi / çıkışı | 100–120 VAC veya 200–240 VAC, 50/60 Hz / 15 VDC, 500 mA |
| Pil yedekleme | Coin-cell lityum, 8 saat |
| Opsiyonel sayaç doğruluğu | ±%5 |
| Opsiyonel sayaç debi aralığı | 5,7 – 568 lpm (1,5 – 150 gpm) |
| Sevk ağırlığı (sayaçlı) | 13 kg |
Satın Alma Notu: Doğru Konfigürasyon Seçimi
Uygulamada hedeflenen filtrasyon medyası, tank çapı, istenen ters yıkama hızı ve drenaj hattı kapasitesi; vana seçiminin performansını doğrudan etkiler. WS2 EI Timer ile doğru çevrim süreleri ve tetikleme mantığı belirlendiğinde, çıkış suyu kalitesi korunur ve gereksiz su/enerji tüketimi azaltılır.
Sıkça Sorulan Sorular
WS2 EI Timer Filtre vana, diferansiyel basınç ile otomatik ters yıkama başlatabilir mi?
Evet. Kontrol mantığı, uygulamaya bağlı olarak zaman bazlı veya sayaç bazlı tetiklemenin yanı sıra diferansiyel basınç üzerinden çevrim başlatmayı da destekler. Bu yaklaşım, medya kirlenmesine bağlı basınç kaybı arttığında ters yıkamayı devreye alarak filtrenin tıkanmasını ve servis debisinin düşmesini önlemeye yardımcı olur.
2" bağlantılı bu vana için drenaj hattı neden 1,5" NPT olarak belirtilmiştir?
Filtrasyon vanalarında drenaj hattı, ters yıkama sırasında yüksek debiyi güvenli şekilde tahliye edecek şekilde boyutlandırılır. WS2 EI Timer’da 1,5" NPT drenaj çıkışı, ters yıkama debilerinde aşırı hız kaynaklı gürültü, geri tepmeye yatkınlık ve hat içi kayıpları azaltmaya yönelik dengeli bir çözümdür. Sahada drenaj hattı uzunluğu ve dirsek sayısı arttıkça sürtünme kayıpları artacağından, hat projelendirmesi kritik önem taşır.
Servis debisi yüksekken basınç kaybı nasıl kontrol edilir ve doğru tank çapı nasıl seçilir?
Basınç kaybı; hat debisi, vana/hidrolik Cv değeri, borulama çapı ve filtrenin kirlenme durumuyla birlikte değerlendirilir. Vana tarafında WS2 EI’nin servis Cv değeri yüksek olduğu için debi artışlarında kaybı sınırlamaya yardımcı olur; ancak doğru seçim için filtre tank çapı ve medya yatağının izin verdiği yüzey hızı da dikkate alınmalıdır. Yanlış tank çapı seçimi, erken tıkanma ve sık ters yıkama ihtiyacı doğurabilir.
Elektrik kesintisinde ayarlar ve çalışma programı korunur mu?
Evet. Sistem, 15 VDC güç kaynağı ile çalışır ve ayrıca 8 saatlik lityum pil yedekleme ile zaman/ayar sürekliliğini destekler. Bu sayede kısa süreli kesintilerde program kaybı ve işletme aksaması riski azaltılır.
