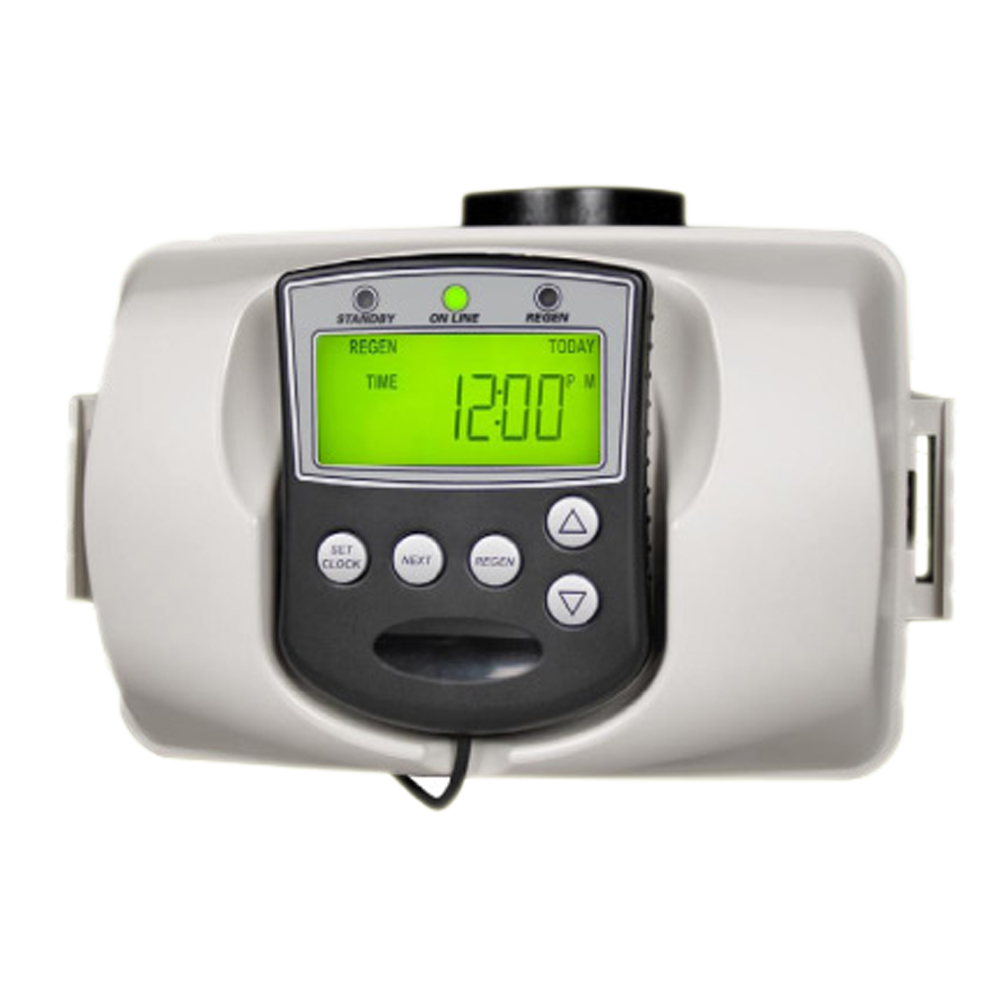

Clack V3 EI Filtre Valf - Timer | 3” Endüstriyel Otomatik Kontrol Valfi
Clack V3 EI Filtre Valf - Timer, yüksek debili filtrasyon ve su yumuşatma sistemleri için geliştirilmiş 3” sınıfında tam otomatik, programlanabilir endüstriyel kontrol valfidir. Epoksi kaplı kurşunsuz pirinç gövdesi; korozyon, basınç dalgalanmaları ve zorlu proses koşullarında uzun servis ömrü hedefleyen tesisler için güvenilir bir altyapı sunar. NSF/ANSI 44, NSF/ANSI/CAN 61 ve NSF/ANSI 372 sertifikaları sayesinde içme suyu hatları ve hijyenin kritik olduğu proses uygulamalarında tercih edilir.
Yüksek kapasite gerektiren işletmelerde valf seçimi; yalnızca bağlantı çapı değil, basınç kaybı, ters yıkama performansı, otomasyon kabiliyeti ve bakım kolaylığı gibi kriterlerle yapılmalıdır. Clack V3 EI, 250 gpm servis debisi ve 220 gpm ters yıkama debisi ile büyük çaplı tanklarda homojen yatak hareketi sağlayarak filtrasyon verimini artırmaya, kanal oluşumu riskini azaltmaya ve çıkış suyu kalitesini stabil tutmaya yardımcı olur.
Öne Çıkan Performans ve Tasarım Avantajları
- Yüksek debi – düşük basınç kaybı yaklaşımı: Büyük tanklarda stabil servis, etkin ters yıkama ve proses sürekliliği
- Geniş çalışma aralığı: 20–125 psi (1,4–8,6 bar) basınç ve 4–43°C su sıcaklığı aralığında uyumlu çalışma
- Uzun ömürlü sızdırmazlık mimarisi: Spacer stack yapısı ile kaçak riskini azaltan, servis-bakım ihtiyacını düşüren tasarım
- Montaj esnekliği: Üstten veya yandan montaj; 6” flanş veya yan montaj tabanı ile yeni/retrofit projelerde kolay adaptasyon
- Downflow rejenerasyon: Kontrollü rejenerasyon, öngörülebilir çıkış kalitesi ve verimli medya kullanımı
Gelişmiş Elektronik Timer Kontrolü ve Otomasyon Entegrasyonu
Clack V3 EI Timer kontrol altyapısı, zaman tabanlı yönetimi gelişmiş elektronik özelliklerle birleştirerek debi/hacim kontrollü rejenerasyon stratejilerine de olanak tanır. Kullanıcı dostu ekran üzerinden saat-tarih, anlık debi, tüketilen/kalan hacim ve rejenerasyona kalan süre gibi kritik parametrelerin izlenebilmesi, saha yönetimini hızlandırır ve operatör hatalarını azaltır.
- Çoklu rejenerasyon tetikleme: Ölçerli gecikmeli, ölçerli anında, zaman saati gecikmeli ve harici giriş ile esnek senaryolar
- Ağ kabiliyeti: Cat5 veya üstü kablolama ile 16 valfe kadar ağ bağlantısı; çoklu tank sistemlerinde senkronize çalışma
- Endüstriyel haberleşme: Modbus RS485 (duplex) desteği ile BMS/SCADA entegrasyonu
- Diagnostik ve izlenebilirlik: Olay geçmişi ve rejenerasyon verileri ile arıza tespiti ve performans takibi
- DC tahrik: Düşük enerji tüketimi, sessiz ve stabil motor sürüşü
Programlanabilir Rejenerasyon Döngüleri ve Sistem Modları
Endüstriyel yumuşatma ve filtrasyon sistemlerinde doğru rejenerasyon kurgusu; su tüketimi, tuz sarfiyatı ve çıkış kalitesi üzerinde doğrudan etkilidir. Clack V3 EI, 9 adede kadar programlanabilir döngü ile farklı medya tipleri ve ham su karakteristiğine uygun optimize senaryolar oluşturmanızı sağlar. Çoklu tank uygulamalarında Alternating, Progressive Flow ve Series modları; yedeklilik, kapasite paylaşımı ve kesintisiz besleme gerektiren projelerde önemli avantaj sağlar.
- Ayarlanabilir adımlar: Ters yıkama, tuz çekme, yavaş/hızlı durulama, doldurma ve servis (hold) süreleri bağımsız yapılandırılabilir
- Filtrasyon odaklı kullanım: “Backwash Filter” konfigürasyonu ile medya temizliği ve filtre ömrünün uzatılması
Teknik Veriler
| Clack V3 EI Filtre Valf - Timer Teknik Verileri | |
|---|---|
| Valf sınıfı / bağlantı | 3” dişi NPT veya BSPT giriş/çıkış |
| Servis debisi | 250 gpm (56,8 m³/h) @ 15 psi, Cv (servis): 64,6 |
| Ters yıkama debisi | 220 gpm (50,0 m³/h) @ 25 psi, Cv (ters yıkama): 44,0 |
| Çalışma basıncı | 20–125 psi (1,4–8,6 bar) |
| Su sıcaklığı | 40–110°F (4–43°C) |
| Ölçüm aralığı | 3,5–350 gpm (13,3–1325 lpm), doğruluk ±%5 |
| Hacim aralığı | 10–999.000 gal; totalizer 1.000–999.999.000 gal |
| Boşaltım hattı bağlantısı | 3” dişi NPT/BSPT “No Groove Lock” |
| Rejenerasyon yönü | Downflow |
| Tank uyumluluğu | Yumuşatma 18”–63” (standart enjektör), brine pompası ile 96”; filtrasyon 18”–63” |
| Programlanabilir döngü | Maksimum 9 adım, süre ve sıralama bağımsız ayarlanabilir |
| Ağ kapasitesi | 16 valfe kadar ağ bağlantısı (Cat5 veya üstü) |
| İletişim | Modbus RS485 (duplex) |
| Besleme | 120 VAC 60 Hz (ABD) veya 240 VAC 60 Hz (uluslararası) |
| Çıkış | 24 VDC, 800 mA |
| Yükseklik | 12,5” (318 mm) (6” flanş QC baza göre) |
| Sevkiyat ağırlığı | 57 lb (25,9 kg) (opsiyonel ölçer hariç) |
| Gövde malzemesi | Epoksi kaplı kurşunsuz pirinç |
| Kimyasal dayanım (tipik) | NaCl, KCl, KMnO4, sodyum bisülfit, klor ve kloraminlerin tipik konsantrasyonları |
Tipik Kullanım Alanları ve Satın Alma Notu
Clack V3 EI Filtre Valf - Timer; aktif karbon, kum/multimedya, demir-mangan giderim filtreleri ve iyon değişimli su yumuşatma ünitelerinde ana otomasyon bileşeni olarak konumlanır. Özellikle otel, hastane, endüstriyel üretim hatları, gıda-içecek, enerji ve merkezi su hazırlama tesislerinde yüksek debi, otomasyon entegrasyonu ve düşük bakım beklentilerini aynı platformda toplar.
Doğru konfigürasyon için proje debisi, tank çapı, medya tipi, drenaj hattı kapasitesi ve otomasyon ihtiyacının birlikte değerlendirilmesi önerilir. Böylece ters yıkama verimi artar, basınç kaybı kontrol altında tutulur ve işletme maliyetleri optimize edilir.
Sıkça Sorulan Sorular
Clack V3 EI Timer valf yalnızca zaman saatiyle mi çalışır, hacim kontrollü kullanım mümkün mü?
Timer altyapısı zaman tabanlı çalışmayı destekler; ayrıca ölçüm altyapısı sayesinde debi/hacim odaklı rejenerasyon senaryoları da uygulanabilir. Bu sayede tüketimin değişken olduğu tesislerde gereksiz rejenerasyonların azaltılması ve sarfiyat optimizasyonu mümkün olur.
3” valfin ters yıkama performansı hangi durumlarda kritik hale gelir?
Multimedya ve kum filtrelerde yatak sıkışması, kanal oluşumu veya diferansiyel basınç artışı görülen hatlarda ters yıkama debisi kritik parametredir. Clack V3 EI’nin 220 gpm ters yıkama kapasitesi, büyük çaplı tanklarda medyanın homojen hareket etmesine yardımcı olarak filtrenin toparlanma performansını artırır.
Modbus RS485 entegrasyonu hangi avantajları sağlar?
Modbus RS485 sayesinde valf durumları, rejenerasyon bilgileri ve temel işletim verileri otomasyon sistemine taşınabilir. Bu, çoklu tank kurulumlarında merkezi izleme, alarm yönetimi ve bakım planlamasını kolaylaştırır; ayrıca proses sürekliliği için erken uyarı mekanizmaları kurgulanabilir.
Tank çapı uyumluluğu nasıl seçilmelidir, 96” çap ne zaman mümkündür?
Standart uygulamada yumuşatma için 18”–63” aralığı hedeflenir. Brine pompası kullanılan projelerde 96” çapa kadar ölçeklenebilir. Seçimde tank çapı kadar ham su kalitesi, istenen servis debisi ve drenaj hattının ters yıkamayı karşılayabilmesi birlikte değerlendirilmelidir.
